川滬首頁 >> 產品展示 >> 電動球閥 >> 電動超薄球閥

電動超薄球閥

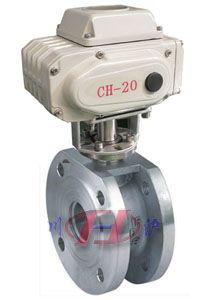

Q971F電動對夾球閥 Q971F電動超薄球閥結構圖
電動超薄球閥 電動超薄球閥結構圖

一、電動超薄球閥 閥門特性

Q971F電動超薄球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通 道形狀有矩形、V形及O形。電動超薄球閥具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及 紙漿或纖維狀流體進行自動調節或切斷控制。

二、電動超薄球閥 閥門材料

閥門材料
1) 軸 不銹鋼 ANSI316 1.4401 UNIX5CrNiMo 17 12
2) 螺母夾 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
3) 防松螺母 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
4) 彈簧 不銹鋼 ANSI301 1.4310 UNIX12CrNi 17 07
5) 墊圈 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
6) 壓緊環型螺母 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
7) 頂部密封 聚四氯乙烯 PTFE
8) O環 氟橡膠 VITON
9) 密封圈 聚四氯乙烯 PTFE
10) O環 氟橡膠 VITON
11) 環型螺母密封 聚四氯乙烯 PTFE
12) 底部密封 聚四氯乙烯 PTFE
13) 環型螺母 不銹鋼 ANSI316 1.4401 UNIX5CrNiMo 17 12
14) 球體 不銹鋼 ANSI316 1.4401 UNIX5CrNiMo 17 12
15) 閥體 不銹鋼 ANSI316 1.4408
* 不銹鋼304按要求提供
** DN125 - 150 聚四氯乙烯密封沒有O環。

三、電動超薄球閥 閥門尺寸表

公稱通徑
DN(mm)		 尺 寸
L D D1 D2 Z-Md H W
15 35 95 65 45 4-M12 291 155.2
20 38 105 75 55 4-M12 296 155.2
25 42 115 85 65 4-M12 301 155.2
32 50 135 100 78 4-M16 311 195
40 60 145 110 85 4-M16 318 195
50 70 160 125 100 4-M16 326 234
65 95 180 145 120 4-M16 336 234
80 118 195 160 135 8-M16 363 271
100 140 215 180 155 8-M16 383 325
125 175 245 210 185 8-M16 403 414
150 210 280 240 210 8-M16 418 420
