川滬首頁 >> 產品展示 >> 電動球閥 >> SQ941F法蘭電動塑料球閥

SQ941F法蘭電動塑料球閥|UPVC塑料球閥

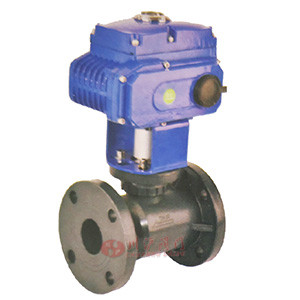

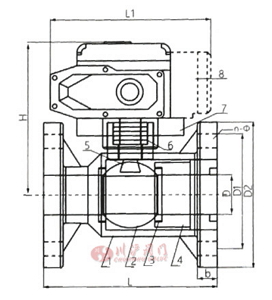

SQ941F法蘭電動塑料球閥 SQ941F法蘭電動塑料球閥結構圖
SQ941F法蘭電動塑料球閥 SQ941F法蘭電動塑料球閥 結構圖

一、SQ941F法蘭電動塑料球閥 概述

SQ941F法蘭電動塑料球閥是一種采用RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材質作為閥體、閥芯和閥座，提升了閥門在腐蝕性介質或純水等介質使用范圍，有效的避免了金屬材質作為閥體的腐蝕性老大難的問題，并且具有重量輕、結構緊湊等特點，方便對管道的安裝運輸，提升了電動球閥的適用范圍和適用場合
UPVC塑料球閥和開關型電動執行器組合后實現遠程對管道介質的切斷控制，和調節型電動執行器組合后實現遠程對管道介質流量大小的調節。

二、SQ941F法蘭電動塑料球閥 技術參數

名稱 材質
閥體 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
內塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
閥桿 RPP、PVDF、PPH、ABS、UPVC、CPVC

三、SQ941F法蘭電動塑料球閥 安裝尺寸

公稱
通徑
DN
(mm)		 D2 D1 L L1 H D n-d 平臺中心距 閥桿尺寸 參考電動執行器
D1 J1S DIN ANSI 開關型 調節型
15 95 65 70 65 60 120 165 185 14 4-14 50/70 ￠12.2*9.7 05 05
20 105 75 75 75 70 120 165 190 16 4-14 50/70 ￠12.2*9.7
25 115 85 90 85 80 140 165 200 16 4-14 50/70 ￠15.2*12.5
32 135 100 95 100 90 145 165 206 16 4-18 70/89 ￠23.4*18
40 145 110 105 110 98 165 190 216 16 4-18 70/89 ￠23.4*18 10 10
50 160 125 120 125 120 180 190 225 18 4-18 70/89 ￠23.4*18
65 180 145 140 145 140 220 190 245 22 4-18 89/102 ￠25.1*19.7 16 16
80 195 160 150 160 152 250 190 255 25 8-18 89/102 ￠27*19.5
100 215 180 175 180 190 280 270 285 25 8-18 89/102 ￠30.8*23.8 20 20
125 245 210 210 210 216 320 270 310 30 8-18 102/125 22*22 40 40
150 280 240 240 240 240 360 270 330 30 8-23 102/125 22*22
200 335 295 290 295 298 400 270 360 35 8-23 125 22*22 60 60
250 395 350 355 350 362 500 270 410 38 12-23 125 22*22 100 100
300] 455 400 400 400 432 500 270 450 40 12-23 125 22*22 200 200
