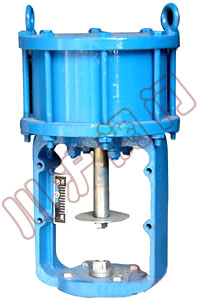

ZSA/B、ZSN型氣動活塞式執行機構

ZHA/B型多彈簧氣動薄膜執行機構 ZHA/B型多彈簧氣動薄膜執行機構

一、ZSA/B、ZSN型氣動活塞式執行機構 概述

ZSA/B-P型是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。特點是輸出力大，結構簡潔、可靠、輕小、動作速度快、抗震性好�？膳c直通單雙座、角型、套筒、隔膜、精小型等直行程類調節閥組配并帶上定位器成為氣動活塞式調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。
ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作迅速（可達1.2-4.5S）、可靠、體積輕小的特點。
ZSN型是雙向無彈簧活塞式執行機構，常與高壓差、大口徑、開關速度要求較高（1-2S）和高溫切斷閥組配。
ZS-P、ZS型執行機構都可配ZPXS型側裝手操機構。
ZSN型配頂裝手操機構ZDS。

二、ZSA/B、ZSN型氣動活塞式執行機構 所配附件

ZS-P型須配氣動或電-氣閥門定位器、空氣過濾減壓器，其氣源壓力根據彈簧范圍；ZS型配二位三通電磁閥，空氣過濾減壓器和行程開關；ZSN型配二位五通電磁閥和行程開關。

三、ZSA/B、ZSN型氣動活塞式執行機構 技術參數

型號項目 ZS-1P ZS-2P ZS-3P ZS-4P ZS-5P ZS-6P
氣缸直徑 mm 100 125 160 200 250 320
行程 mm 10 10；16 16；25 25；40 40；60 60
彈簧范圍 KPa 40-200；80-240；100-200；200-350；350-500
供氣壓力MPa ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05
氣關按上限+下限+0.05
ZS-P
推桿輸出力 N		 350-500KPa 2674 4165 6860 10740 16800 27440
200-350KPa 1528 2300 3920 6140 9600 15680
100-200KPa 764 1190 1960 3070 4800 7840
80-240Kpa 610 952 1568 2450 3840 6270
配帶側裝手操機構 ZPXS-2 ZPXS-3 ZPXS-4 ZPXS-5 ZPXS-6

注：
⒈ 推力計算均以反作用始動彈簧力為準；彈簧范圍按350-500KPa檔，配氣關式閥采用較小的彈簧范圍。
⒉ ZS、ZSN型氣缸直徑與ZS-P型相同。
⒊ 短檔行程用于ZS、ZSN型。

四、ZSA/B、ZSN型氣動活塞式執行機構 性能指標

ZSA/B-P型

項目 指標
不帶定位器 帶定位器
基本誤差% ±6 ±1.5
回差% 3 1.5
死區% 1.2 1
始終點偏差% ±2.5
氣密性 以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min
工作壽命 不少于10萬次

注：當與調節閥組配時一般均帶閥門定位器

ZS、ZSN型

項目指標 二位動作時間S 氣缸密封性 工作壽命
ZS（ZSN）-1 1.2(≤1) 以0.6MPa輸入氣
缸切斷氣源后壓力
降≤5KPa/min		 不少于10萬次
ZS（ZSN）-2 1.2(≤1)
ZS（ZSN）-3 ≤2(≤1)
ZS（ZSN）-4 ≤2.5(1)
ZS（ZSN）-5 ≤3.5(1.5)
ZS（ZSN）-6 ≤4.5(2)

五、ZSA/B、ZSN型氣動活塞式執行機構 主要零件材質

零件名稱 材料 零件名稱 材料
氣缸 精拉鋁合金管，硬陽極氧化 活塞 LY12
壓縮彈簧 60Si2MnA 推桿 2Cr13
QY型密封圈 TPU、EPDM 支架 HT250

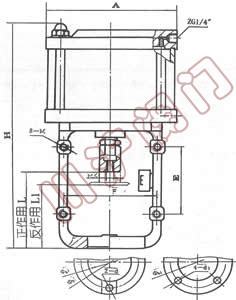

六、ZSA/B、ZSN型氣動活塞式執行機構 外形尺寸

型號尺寸 ZS-1P ZS-2P ZS-3P ZS-4P ZS-5P ZS-6P
ZS-1 ZS-2 ZS-3 ZS-4 ZS-5 ZS-6
ZSN-1 ZSN-2 ZSN-3 ZSN-4 ZSN-5 ZSN-6
A 125×125 148×148 185×185 232×232 283×283 283×283
H 250 290 325 440 590 640
250 290 325 440 590 640
200 245 272 352 431 510
L 90 97 110 150 170 295
L1 60 81 92 115 110 200
Md M10 M12×1.25 M16×1.5 M20×1.5
F 92 100 125 168 195 250
E 80 80 100 120 150
B 60+ 80+ 95+ 100+
8-M M10 M12 M16
Z-d 9
T 80
b1 105 118 130
4-d1 11 14 16
